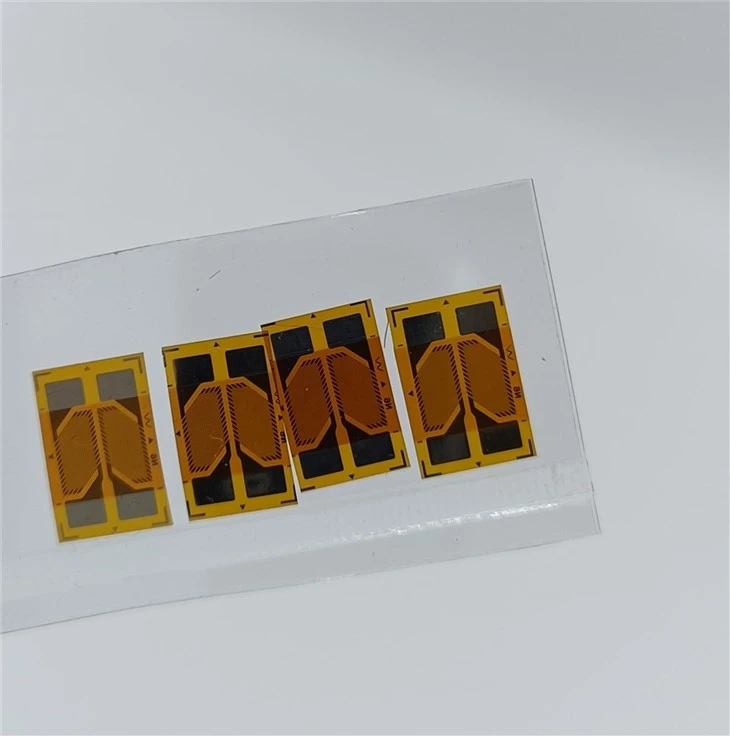

Мерници напрезања смичне греде са решеткама у облику слова В-

Мерници напрезања смичне греде са решеткама у облику слова В- ХА Сериес

Мерници напрезања смичне греде са решеткама у облику слова В- ХА серије су дизајнирани за мерење смичног напрезања који настаје услед обртног момента или торзионог оптерећења. Могу имати једну или две мерне мреже причвршћене на један носач. У конфигурацији са једном-мрежом, елемент мерача напрезања је оријентисан под углом од 45 степени у односу на осу осовине. Две-мрежни мерач смицања, такође познат као В розета, има мерне елементе постављене на 45 степени и 135 степени. Ови мерачи се обично користе у апликацијама као што су осовине мотора и погони, где се могу користити за израчунавање снаге вратила на основу мерења деформације.]

Модел: ХА серија
Материјал носача: фенолни алдехид / полиимид / епоксид
Мерни материјал: Фолија (легура никла бакра, Цонстантан или Карма)
Отпор: 350,650,1000 Охм
Радна температура －30-＋80 степени, опсег температурне компензације＋10-＋80 степени
Три (3) до пет (5) тачака лемљења, са дуготрајном-стабилношћу.

В-Решетке у облику: Две шеме мреже су оријентисане под углом од 90 степени једна према другој, што им омогућава да реагују на сложени смичући напон у компоненти.

Интеграција Вхеатстоне моста: Повезивањем ових двоструких решетки у пун мост, силе савијања које би иначе биле мерене једним мерачем се поништавају, обезбеђујући да се детектује само смицање.

{0}}Дизајн за уштеду простора: Интегрисани дизајн омогућава прецизна мерења у апликацијама где је простор ограничен, као што су сензори обртног момента или мале ћелије за оптерећење.

Мерење обртног момента: Користи се у сензорима обртног момента за мерење ротационих сила на вратилу.

Мерење силе смицања: Користи се у ћелијама за оптерећење смичне греде и другим уређајима за вагање за мерење сила које изазивају смичући напон.

Дизајн претварача: Идеалан за унутрашње елементе ћелија за оптерећење и других сензора који захтевају прецизну детекцију смицања или обртног момента.

Повећана излазна снага: Конфигурација са двоструким мерачем може да обезбеди већи електрични излаз за исти ниво напрезања у поређењу са једним мерачем, што доводи до веће осетљивости мерења.

Само-Компензација: Многи мерачи напрезања са двоструким смицањем су дизајнирани са само-компензацијом температуре и пузања да би се обезбедила дугорочна-стабилност и тачност, посебно у применама сензора.

Компензација савијања: Када се користе у одговарајућем Вхеатстоне мосту, ови мерачи ефикасно поништавају нежељени напон савијања.

Напомена:Остали модели и величине су доступни према захтеву купца
